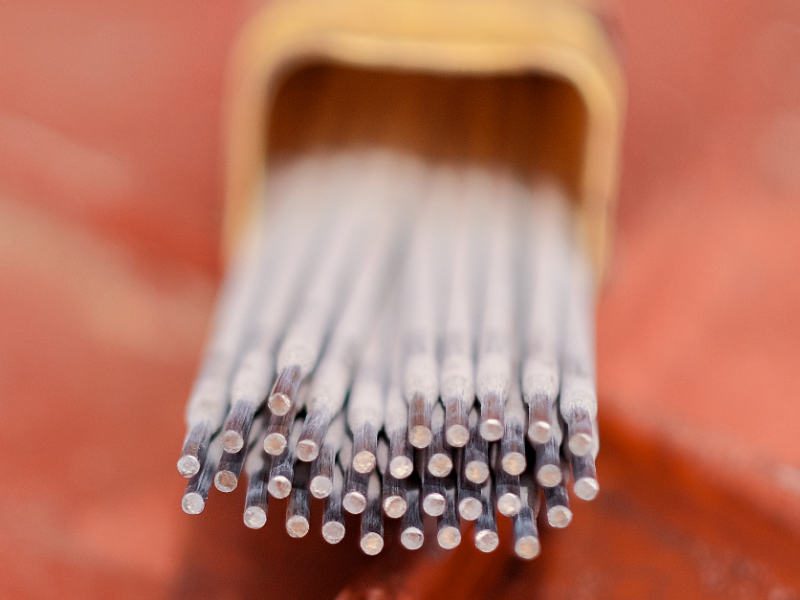

Jak odczytać oznaczenia elektrod? – Przewodnik dla praktyków

Spawanie elektrodowe (MMA) to jedna z najbardziej uniwersalnych i rozpowszechnionych metod łączenia metali, ale z tą dostępnością wiąże się jeden poważny problem: zbyt wielu użytkowników nie wie, co tak naprawdę oznaczają symbole na opakowaniu elektrody.

Oznaczenia takie jak E6013, E7018, czy E 42 4 B 42 H5 to nie są przypadkowe kody – to parametry techniczne opisujące wytrzymałość, pozycje spawania, typ otuliny, źródło prądu i ryzyko wodoru dyfundującego. Innymi słowy – wszystko, co wpływa na jakość, wytrzymałość i zgodność spoiny z normą.

Jeśli nie potrafisz ich odczytać, to nie kontrolujesz procesu, a to oznacza: błędy technologiczne, reklamacje i potencjalnie niebezpieczne połączenia.

Ten wpis to konkretny przewodnik – jak czytać oznaczenia elektrod wg norm AWS i EN ISO, na co uważać przy zakupie i jak to się ma do rozwoju technologii spawania laserowego, w której materiał dodatkowy… przestaje być w ogóle potrzebny.

Oznaczenia w systemie amerykańskim (AWS)

Najczęściej spotykane na rynku oznaczenia mają format: EXXXX, np. E6013, E7018. Co oznaczają?

Przykład: E7018

• E – electrode = elektroda do spawania łukowego
• 70 – wytrzymałość na rozciąganie: 70 ksi = ok. 490 MPa
• 1 – pozycje spawania:
  • 1 = wszystkie pozycje
  • 2 = tylko płaska i pozioma
• 8 – typ otuliny:
  • 8 = zasadowa, niskowodorowa, DC+/AC

Oznaczenie	Znaczenie techniczne
E6013	Rutylowa, łatwa w użyciu, do cienkich blach
E7018	Zasadowa, konstrukcyjna, odporna na pękanie
E6010	Celulozowa, do rur, dynamiczny łuk

2. Oznaczenia wg normy europejskiej (EN ISO)

Znacznie bardziej rozbudowane, ale i precyzyjne.

Przykład: E 42 4 B 42 H5

• E – elektroda
• 42 – granica plastyczności (420 MPa)
• 4 – udarność (4 = test udarności w -20°C)
• B – typ otuliny:
  • B = zasadowa
  • R = rutylowa
  • C = celulozowa
• 42 – 4 = wszystkie pozycje, 2 = AC/DC
• H5 – zawartość wodoru: ≤5 ml/100g spoiny → bardzo niskowodorowa

Jeśli nie widzisz takiego oznaczenia na opakowaniu – nie masz kontroli nad jakością, jaką deklaruje producent.

Oznaczenia producentów – co warto wiedzieć

Nazwy takie jak:

• ESAB OK 48.00
• Böhler FOX EV 50
• Lincoln Pipeliner 5P+

to nazwy handlowe. Zawsze sprawdzaj kartę techniczną, gdzie znajdziesz tłumaczenie na AWS i EN ISO. Nie kupuj „po nazwie” – kup po parametrach.

A jeśli nie chcesz bawić się w dekodowanie? Technologia laserowa.

Spawanie laserowe OWN Weld nie wymaga:

• elektrody,
• materiału dodatkowego,
• ochrony gazowej (w wielu przypadkach),
• martwienia się o rodzaj prądu czy pozycji.

Masz czysty przetop, czystą spoinę, czystą kontrolę.

To nie konkurencja dla elektrody w terenie – ale w produkcji seryjnej, gdzie jakość musi być powtarzalna i zgodna z dokumentacją technologiczną – laser eliminuje wszystkie zmienne.

Sprawdź dostępne elektrody w naszej ofercie

Poniżej możesz zobaczyć cztery najczęściej wybierane modele elektrod, dostępne od ręki. Kliknij, by przejść do szczegółów technicznych.

Podsumowanie

Znajomość oznaczeń elektrody to nie „wiedza dodatkowa” – to absolutna konieczność, jeśli chcesz kontrolować jakość, normy i parametry swojej pracy.
Niezależnie czy spawasz konstrukcje, rury, stal nierdzewną czy blachę 2 mm – dobór elektrody decyduje o jakości i trwałości spoiny.

A jeśli jesteś krok dalej i chcesz wyeliminować błędy już na etapie materiału – technologia laserowa OWN Weld pozwala całkowicie obejść ograniczenia tradycyjnych elektrod, dając jakość premium bez zależności od otuliny, prądu i pozycji.
